Pojezd pro lokomotivu T211.0 H0

Pojezd je vyvinutý pro lept T211.0 v H0 od firmy DK-model, použít lze i pro lept Hekttor nebo 3D tištěnou stavebnici LOCOLAB. Zástavba do odlitku karoserie je možná po úpravách.
K sestavení stavebnice je potřeba umět pracovat s lepty a zvládnout montáž převodovek - především lisování ozubených kol a šneků na hřídele.
Hlavní parametry pojezdu:
- pětipólový motor Mashima se setrvačníkem,
- tříbodové uložení podvozku a odpružení,
- pohon obou náprav,
- DPS s 6-ti pinovým konektorem.
Cena stavebnice je 1.800,- Kč.
Cena sestaveného pojezdu je 3.000,- Kč
Objednávky a informace na e-mailu: nebo pomocí formuláře na konci stránky.
Stavebnice obsahuje:
-
Lept rámu pojezdu, nápravových převodovek a rozvodovky
-
Mosazné šneky a plastová ozubená kola "Tenshodo" pro nápravové převodovky
-
Plastová ozubená kola M0.3 pro rozvodovku
-
Mosazná pouzdra pro hřídele
-
Hřídele
-
Bronzové podložky pro převodovky
-
Motor MASHIMA 10/20
-
Setrvačník
-
Sadu kardanů NWSL a silikonovou hadičku
-
Kolečka LUCK NEM311 11.4 mm
-
Ocelovou strunu pro uchycení nápravové převodovky
-
Fosforbronzovou strunu, plastové šrouby a podložky pro sběrače proudu
-
DPS a patici pro konektor pro dekodér dle NEM651
Ke stavebnici není přikládán psaný návod. Návod je připraven formou fotonávodu.
Odkaz: Fotonávod ke stavbě pojezdu
![]() |

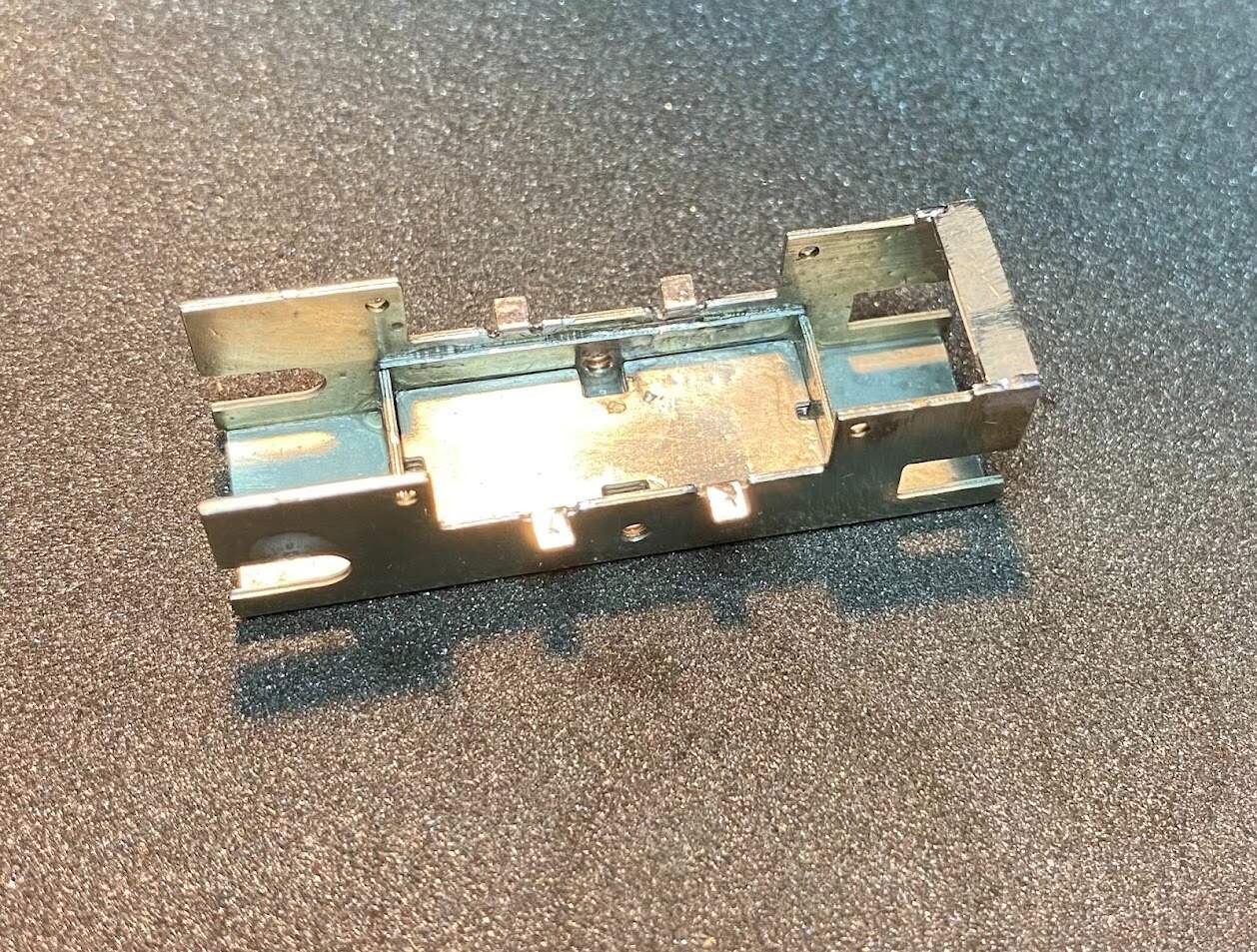

Rám pojezdu se sestavuje z leptaného plechu. |
![]() |
Skříně převodovek jsou z leptaného plechu a osazené mosaznými pouzdry pro hřídele. Převodovky jsou rozebíratelné. |
![]() |

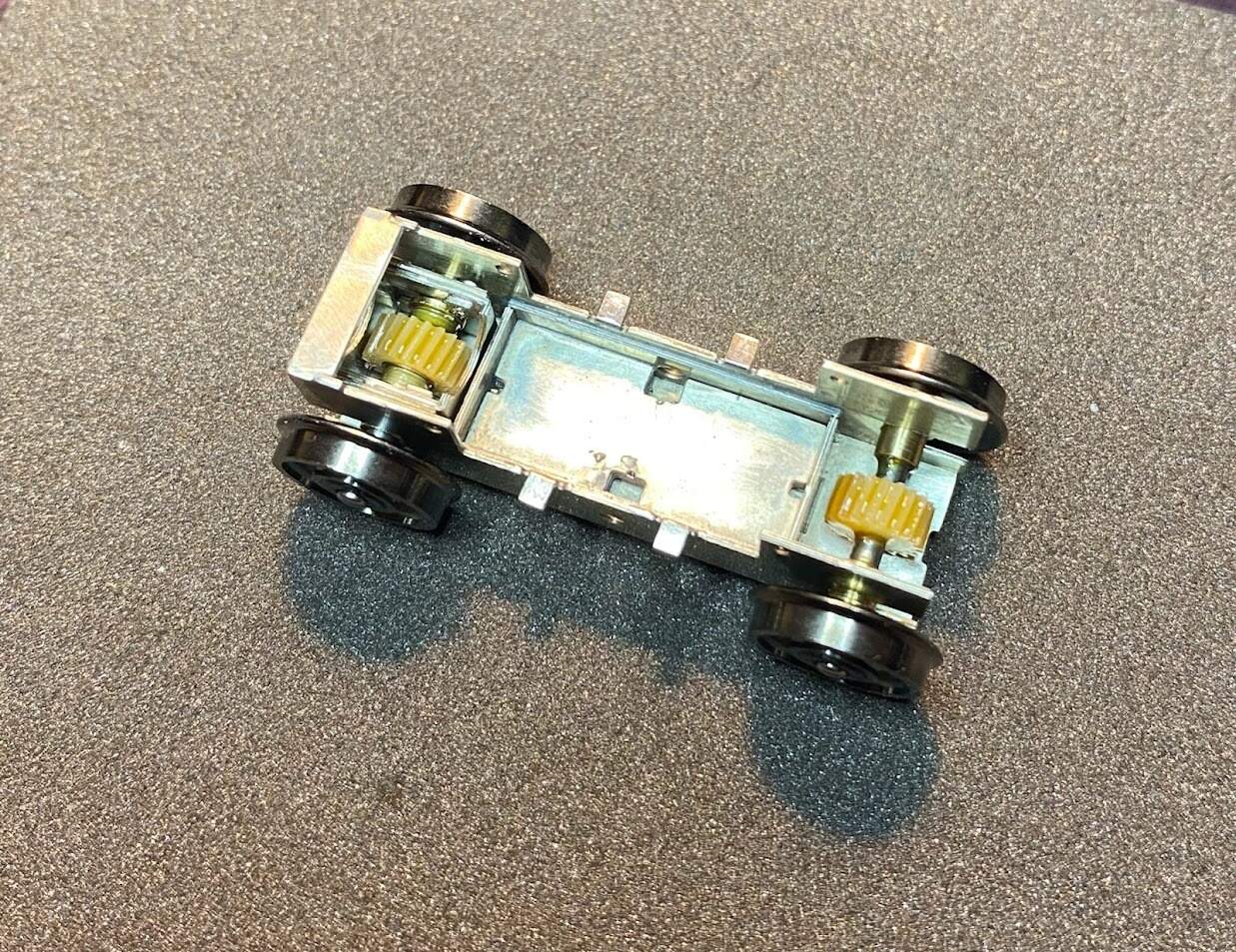

Pro sestavení převodovek je potřeba lisovat převody a kola na hřídele. |
![]() |
|
![]() |
Převodovky jsou vůči rámu odpružené ocelovými strunami. |
![]() |
Pojezd se osazuje motorem Mashima 10/20. K motoru je možné připojit DPS s konektorem pro dekodéry dle NEM651. |
![]() |

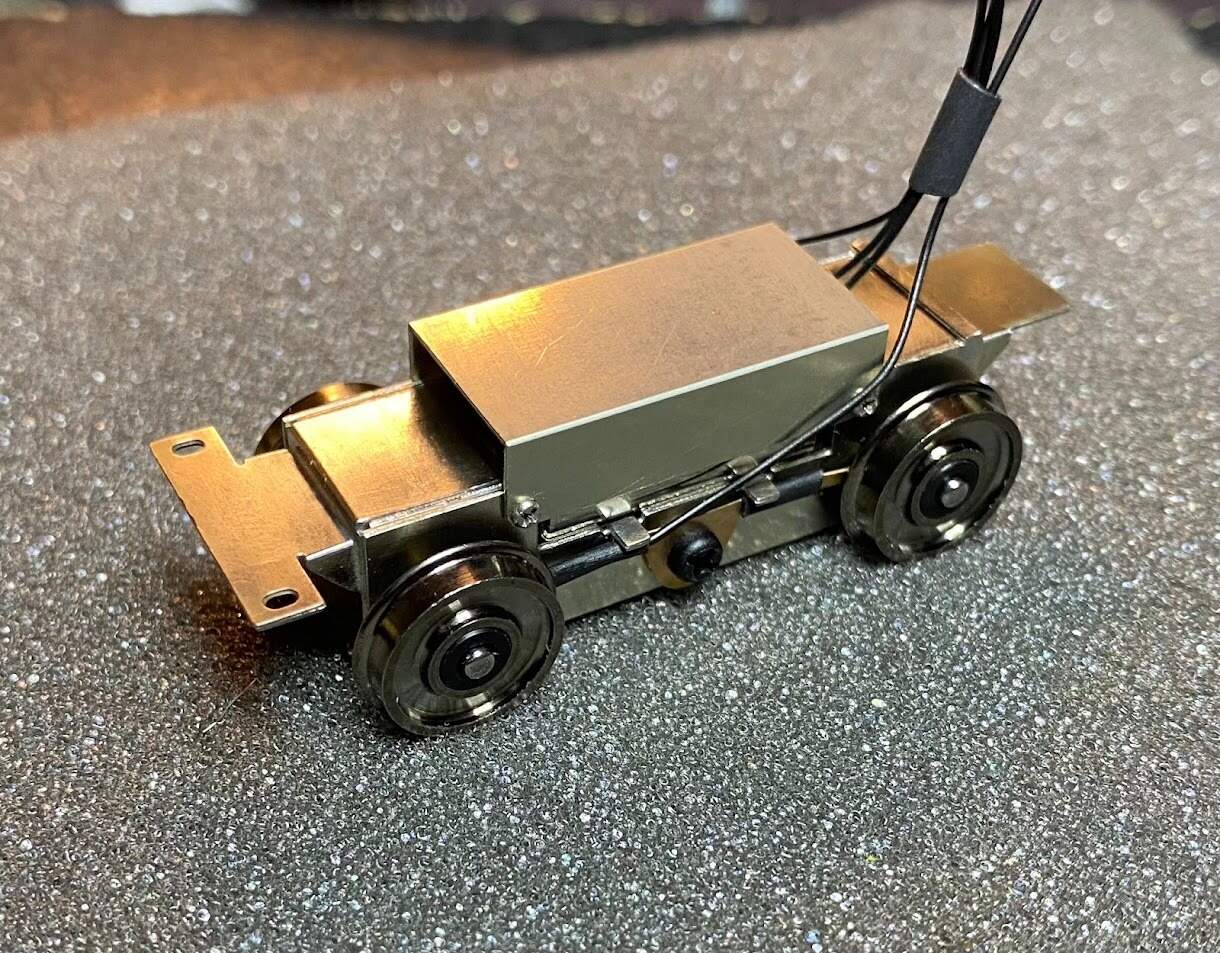

Sbírání proudu je řešeno bronzovými strunami ze všech čtyř kol. |
![]() |
Pojezd v rozestavěném modelu T211.0. |
![]() |
|
![]() |
Stavebnice je dodávána i s leptanými sběrači proudu z bronzu 0.1 mm. Je tedy možné volit mezi sběrači ze struny a bronzu. Oba typy jsou vzájemně záměnné. |
![]() |
Sestavený pojezd s leptanými sběrači. |
Základní nářadí pro sestavení stavebnice:
Páječka, tavidlo (doporučuji Neutrální pájecí kapalinu Elchemco), vhodný čisticí prostředek (doporučuji Iso-propylalkohol), jemný šroubovák pro M1.4 až M2, jehlové pilníky, kuželový výstružník 1.5mm až 3.0 mm, stahovák na kolečka, kleště s hladkými čelistmi pro ohýbání dílů, vhodné svěrky (peán, samosvorná pinzeta), závitník M1.6 a M2. Vrták 0.3 mm.
