Stavebnice pojezdu pro motorový vůz M240.0 / 820 H0

Připravili jsme stavebnici pojezdu pro motorový vůz M240.0 vhodný odlitek firmy BV-model, nebo od pana Číže
Konstrukce pojezdu je zvolena tak, aby byly všechny prvky pohonu pod podlahou motorového vozu.

Cena stavebnice je 2.050,- Kč.

Cena sestaveného pojezdu je 3.150,- Kč.



Stavebnice dodáváme na objednávku.

Objednávky a informace na e-mailu:


nebo pomocí formuláře na konci stránky

Stavebnice obsahuje:

  • Návod k sestavení

  • Lept nápravových převodovek a rámu pojezdu

  • Mosazné šneky Šátek M0.3 nalisované na hřídelích

  • Delrinová ozubená kola M0.3 ALS

  • Mosazná pouzdra pro hřídele

  • Bronzové podložky pro převodovky

  • Motor MASHIMA 10/24 se šrouby pro jeho uchycení. Alternativou je motor Faulhaber 13/19 (od SB-modellbau)

  • Setrvačník

  • Sadu kardanů "unašeč x kulička" NWSL

  • Teleskopický kardan BRANCHLINES

  • Hřídele pro kardany NWSL

  • Kolečka RP25 9.7 mm LUCK, oboustranně izolovaná

  • Ocelovou strunu pro odpružení

  • Bronzovou strunu, plastové šrouby a podložky pro sběrače proudu

  • Šrouby a matky M2.

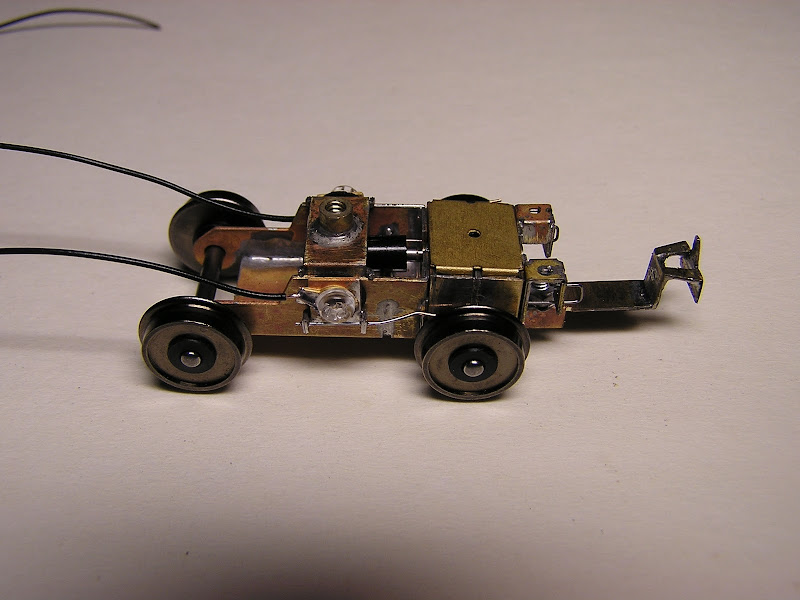

Fotografie ze stavby prototypu pojezdu

Popis pojezdu:

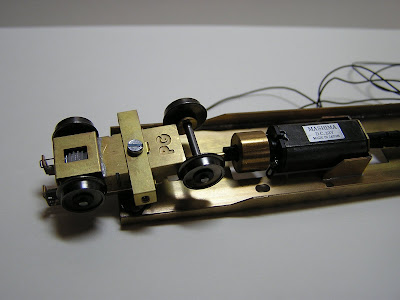

Pojezd pro motorový vůz M240.0 Rám pojezdu a podvozku je leptaný. Motor Mashima 10/24 (alternativně Faulhaber 13/19) je umístěn blíže podvozku s větším rozvorem. Motor pohání obě nápravy v podvozku s kratším rozvorem (teleskopický kardan) a jednu nápravu v podvozku s delším rozvorem.
Pojezd motorového vozu M240.0 Pojezd je konstruován tak, aby pohon nezasahoval do prostoru pro cestující. Výška horní hrany rámu je cca 13.8 mm od TK.

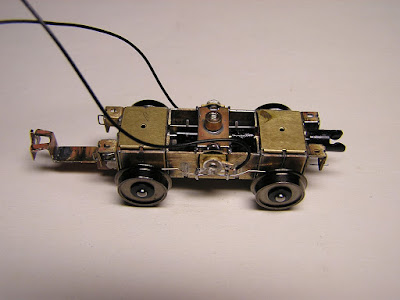

Pojezd motorového vozu M240.0 Podvozky mají leptané rámy. Nápravové převodovky jsou vůči podvozku odpruženy. Převodový poměr šnekového převodu je 20:1. Mosazný šnek je dodáván nalisovaný na ose. Ozubené kolo je mosazné, případně delrinové.

Pojezd motorového vozu M240.0
Pojezd motorového vozu M240.0



Pojezd motorového vozu M240.0
Pojezd motorového vozu M240.0

Rám podvozků a pojezdu je izolován vůči kolejnicím. Stavebnice obsahuje díly pro sbírání proudu ze všech kol.
