Stavebnice pojezdu pro lokomotivu 714 H0

Připravili jsme stavebnici pojezdu pro lokomotivu 714 z leptů Cekul v H0. Pojezd je bez úprav použitelný i pro lokomotivu 735 / T466.0.
Konstrukce pojezdu je zvolena tak, aby nebylo potřeba lept lokomotivy upravovat. V modelu je zachován prostor pro dekodér, případné další příslušenství a imitaci vnitřku stanoviště strojvedoucího.




Cena stavebnice je 2.500,- Kč.

Cena sestaveného pojezdu je 3.950,- Kč.

Objednávky a informace na e-mailu:

nebo pomocí formuláře na konci stránky

Stavebnice obsahuje:

  • Návod k sestavení

  • Lept nápravových převodovek a rámu pojezdu

  • Mosazné šneky a plastová ozubená kola TENSHODO pro nápravové převodovky

  • Plastová ozubená kola M0.3 pro převodovky

  • Mosazná pouzdra pro hřídele

  • Bronzové podložky pro převodovky

  • Motor MASHIMA 16/26 se šrouby pro jeho uchycení

  • Setrvačník

  • Sadu kardanů NWSL a BRANCHLINES

  • Hřídele pro kardany

  • Kolečka NEM311 11.4mm LUCK

  • Ocelovou strunu pro odpružení

  • Fosforbronzovou strunu, plastové šrouby a podložky pro sběrače proudu

  • Šrouby M2.

Fotografie ze stavby prototypu pojezdu

Popis pojezdu:

Pojezd pro lokomotivu 714 Leptaný rám s přírubou motoru a patkami pro montáž ke karoserii. Horní plocha patek je ve výšce cca 16.3mm od TK.
M152 Bramos Podvozky jsou z leptaného plechu. Nápravové převodovky jsou vůči rámu odpruženy ocelovými strunami.

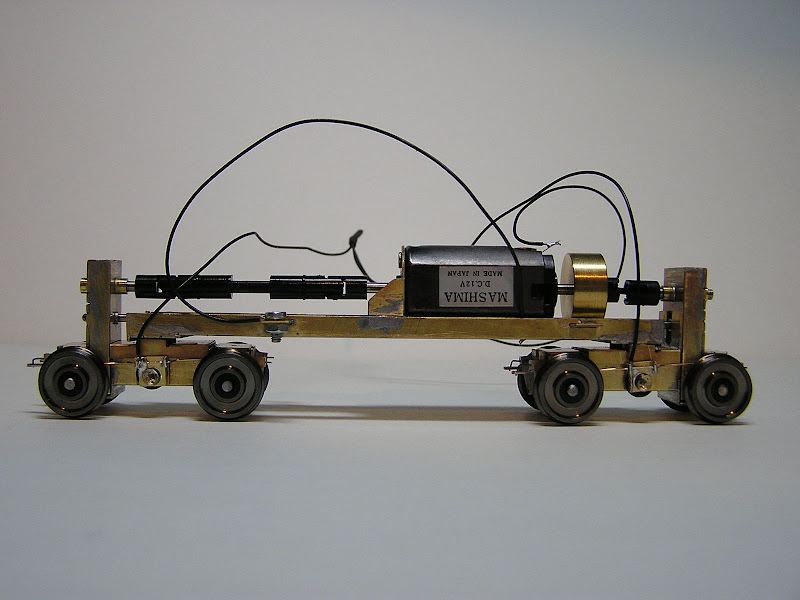

M152 Bramos Oba podvozky jsou poháněny kardany od motoru. Přední podvozek má omezený výkyv kolem podélné osy.
Výkyv zadního podvozku není omezen, proto je použit teleskopický kardan.

M152 Bramos
M152 Bramos

Podvozky a převodovky jsou zespodu i z vrchu plně zakryty.

M152 Bramos

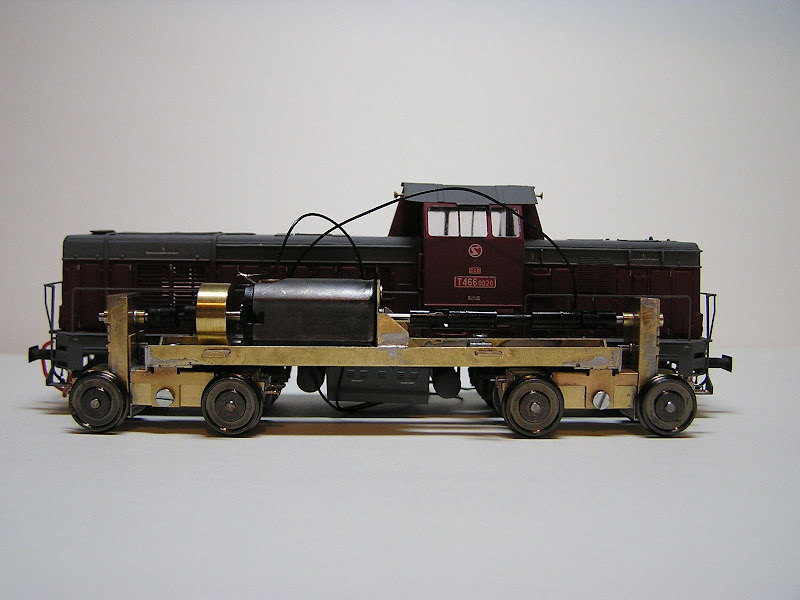

Pojezd je vhodný i pro model lokomotivy T466.0 / 735

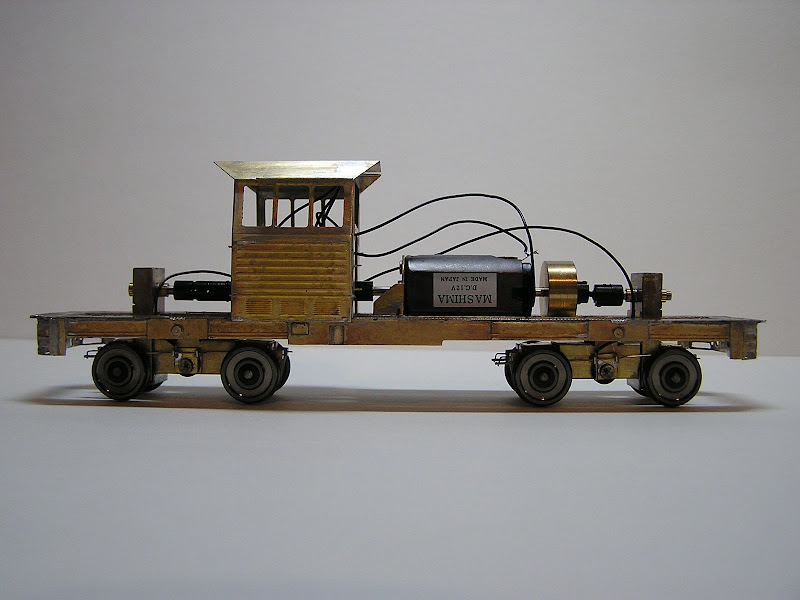

M152 Bramos Motor a setrvačník je v prostoru předního představku a nezasahují do kabiny.
M152 Bramos
