Stavebnice pojezdu parní lokomotivy 477.0 H0

Stavebnice pojezdu je určená pro lept lokomotivy 477.0 Igora Zahrádky.
Stavebnice obsahuje kompletní řešení pro pojezd modelu včetně dvojkolí, motoru, převodovky a spojnic.
Tříbodové uložení podvozku je řešeno provahadlováním hnací a spřažených náprav.
Stavba tohoto pojezdu vyžaduje zkušenosti s jemnou mechanikou a pájením leptů.
Obtížnost stavby můžete posoudit podle fotonávodu pro sestavení. Návod přikládaný ke stavebnici si můžete prohlédnout zde.

Cena stavebnice je 4.550,- Kč.

Fotonávod pro sestavení pojezdu

Stavebnice obsahuje:

  • Lept součástí pojezdu z mosazi 0.5 mm a alpaky 0.3 mm. Lept obsahuje i spojnice.

  • Převodovku NWSL s plastovou skříní dělenou ve dvou osách. Převody ocel / plast / mosaz.

  • Hnací a spřažená kola Scalelink průměru 18mm se 16-ti paprsky. Čep spojnic je mezi paprsky.

  • Hřídele se čtyřhranným nábojem pro hnací a spřažená kola.

  • Kolečka Scalelink průměru 10.5mm pro běžné podvozky.

  • Sadu čepů pro spojnice a ojnice.

  • Motor MASHIMA 16/26 se šrouby pro jeho uchycení. Alternativou je motor Maxon 17/24 (od SB-modellbau) a Mashima 16/20

  • Setrvačník

  • Sadu kardanů "unášeč x kulička" NWSL a silikonovou hadičku jako alternativu

  • Nápravová ložiska Brassmasters

  • Bronzovou strunu, plastové šrouby a podložky pro sběrače proudu

  • Šrouby a matky M2.

Popis pojezdu:

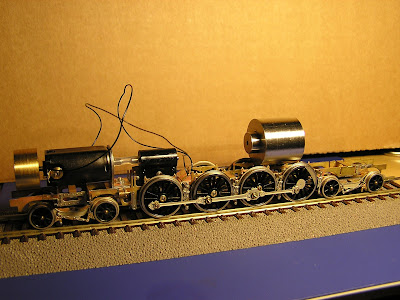

Pojezd pro lokomotivu 477.0 Kompletní pojezd postavený ze stavebnice.
Pojezd pro lokomotivu 477.0 Pojezd na oblouku poloměru 420 mm.
Pojezd není vhodný pro malé poloměry oblouků s přechody nivelity.
Pojezd lokomotivy 477.0 Hlavní rám pojezdu z leptu.
Rám je možné osadit brzdovými válci a brzdami.
Pojezd lokomotivy 477.0 Táhla brzd z leptu.
Pojezd lokomotivy 477.0 Stavebnice obsahuje hnací a spřažená kola Scalelink o průměru 18mm se 16-ti paprsky. Okolek je dle standardu RP25. Kola se osazují na hřídele se čtyřhranným nábojem a zajišťují matkou.
Kompromisem je čep spojnic mezi paprsky.
Středy kol jsou plastové a jejich montáž na hřídele vyžaduje přesnost.
Imitace protizávaží hnacích a spřažených kole je součástí leptu.
Pojezd lokomotivy 477.0 Stavebnice obsahuje kola běžných podvozků Scalelink o průměru 10.5 mm s 8-mi paprsky. Okolek je dle standardu RP25.
Pojezd lokomotivy 477.0 Běžné podvozky.



Pojezd lokomotivy 477.0 Motorem je poháněna ctvrtá spřažená náprava. Použita je převodovka NWSL 28:1 s plastovou skříní.



Pojezd lokomotivy 477.0 Převodovka může být poháněna kardanem NWSL nebo silikonovou hadičkou.



Pojezd lokomotivy 477.0 Spojnice z leptu.
